产品简介

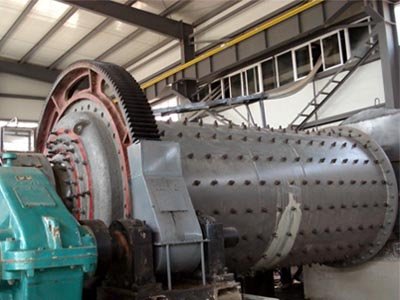

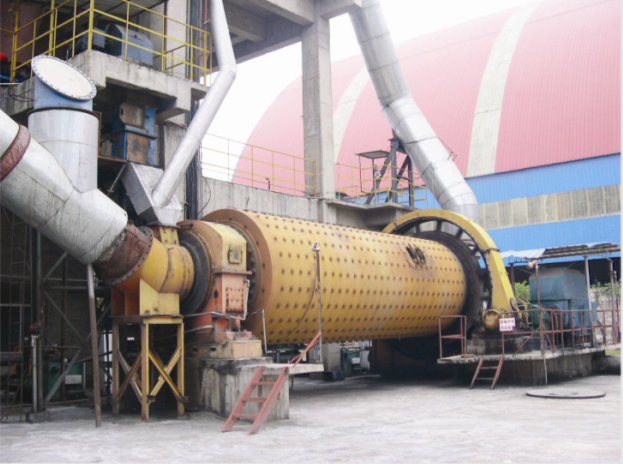

风扫煤磨是用来粉磨兼烘干各种硬度煤炭的设备，它主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成。广泛应用于水泥建材、火力发电、冶金工业、化学工业等，风扫煤磨结构合理，粉磨效率高，是煤粉制备的理想设备。
突出优势
| 对原煤的水分适应性强 磨机采用带有烘干仓的风扫式结构，使磨机对原煤的水分有较大的适应性，也能很容易满足客户的需求。 | 粉磨能力强 粉磨仓内依次采用阶梯衬板、双阶梯衬板、波纹衬板等组合式排列布置，提高了磨机的粉磨能力，能给客户带来高的经济效益。 |
| 热交换能力强 进料装置采用斜进风的百叶窗式结构，增强了磨机的热交换能力，可以有效地防止煤磨进口的堵料现象。 |
工作原理
本磨机为边缘传动，由电动机通过减速机及大小齿轮带动磨机传动。
原煤由喂料设备进入到磨机的进料装置中，温度为300℃左右的热风也通过进风管进入进料装置，烘干仓内设有特制的扬料板将原煤扬起，使得原煤在此处进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。
粉磨仓内装有研磨体（钢球），煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时，由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机，较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。
技术参数
| 项目 规格 （m） | Φ2.2 ×4.4 |
Φ2.4 ×4.75 |
Φ2.4×4.5 +2 |
Φ2.5 ×3.9 |
Φ2.6×5.25 +2.25 |
Φ2.8×5 +3 |
Φ2.9 ×4.1 |
Φ3.0×6 +3 |
Φ3.2× 6.75+2 |
Φ3.4× 6+3 |
Φ3.8× 7+2.5 |
Φ3.8×7.25 +3.5 |
|
| 工作转速(r/min) | 22.4 | 20.4 | 20.4 | 20 | 19.7 | 18.3 | 18.8 | 17.3 | 16.9 | 17.5 | 16.4 | 16.4 | |
| 生产能力(t/h) | 8-9 | 12-14 | 11-12 | 10 | 13-14 | 16-17 | 14-16 | 19-20 | 27-29 | 28-30 | 38-40 | 41-43 | |
| 产品细度(%) | 10-12 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 12 | 12 | 12 | |
| 进料粒度(mm) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨体装载量(t) | 20 | 22 | 22.5 | 22 | 28 | 32 | 35 | 43 | 50 | 55 | 80 | 85 | |
| 水分(%) | 进磨 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜12 | ＜10 | ＜10 | ＜10 | ＜12 | ＜12 | ＜12 |
| 出磨 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | ＜2 | |
| 温度(℃) | 进磨 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 |
| 出磨 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | 70 ~90 | 70 ~ 90 | 60 ~ 80 | 60 ~ 80 | 70~90 | 80~90 | 60 ~ 80 | 60 ~ 80 | 60 ~ 80 | |
| 主减速机 | ZD60 | ZD60 | ZD60 |
ZD60 MBY450 |
ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
ZD80 MBY560 |
JDX630 | JDX710 | MBY710 | MBY800 | |
| 主电动机(kw) | 250 | 280 | 315 | 315 | 400 | 500 | 500 | 630 | 710 | 800 | 1250 | 1400 | |
| 总重量(t) | 46 | 54 | 76 | 62 | 98 | 107 | 78 | 124 | 148 | 162 | 178 | 220 | |
